「丁張りの設置精度がわずか数ミリでも狂うと、土木工事の出来形検査で不適合となってしまう現場は決して少なくありません。再作業によるコストの増加や、工期の遅延といった課題に直面している方も多いことでしょう。『測量が思うようにいかず、正確な位置を出せない』『道具の選び方や勾配計算に自信がない』など、現場担当者や施工管理者からはさまざまな不安や悩みの声が寄せられます。
実際に、丁張りの設置ミスが原因となり工事全体のやり直しを余儀なくされ、追加費用が多額に膨れ上がった事例も報告されています。加えて、公共工事の品質管理基準では出来形精度±5mm以内が求められており、この基準を外れると検査不合格のリスクが現場を悩ませています。
本記事では、土木工事に欠かせない『丁張り』について、基礎知識から設置手順、最新の道具や計算方法、現場で役立つ実用的なノウハウまでを、具体的な数値や現場事例を交えつつ詳しく解説します。
「現場のミスをゼロにしたい」「効率的に作業したい」「最新技術を活用したい」とお考えの方は、ぜひ最後までご覧ください。工事現場の品質と生産性を大きく左右する“丁張り”に必要なすべての情報がここに集約されています。」
株式会社リンクスは、地域の暮らしを支える土木工事を専門に、多様なインフラ整備に取り組んでおります。公共道路の舗装や補修、ガードレールや標識の設置、公園や校庭などでの遊具・施設の整備といった公共工事を中心に展開し、安全かつ丁寧な施工でお客様から厚い信頼をいただいております。土木工事一式を通じて、人にも環境にも配慮した現場づくりを徹底しております。さらに、自社の成長と地域貢献を共に実現するため、求人も積極的に行っており、経験・未経験を問わず成長意欲のある方を歓迎しております。一緒に、確かな技術を身につけながら未来のまちづくりに貢献しませんか。
| 株式会社リンクス | |
|---|---|
| 住所 | 〒511-0223三重県いなべ市員弁町北金井1390-1 |
| 電話 | 0594-74-4949 |

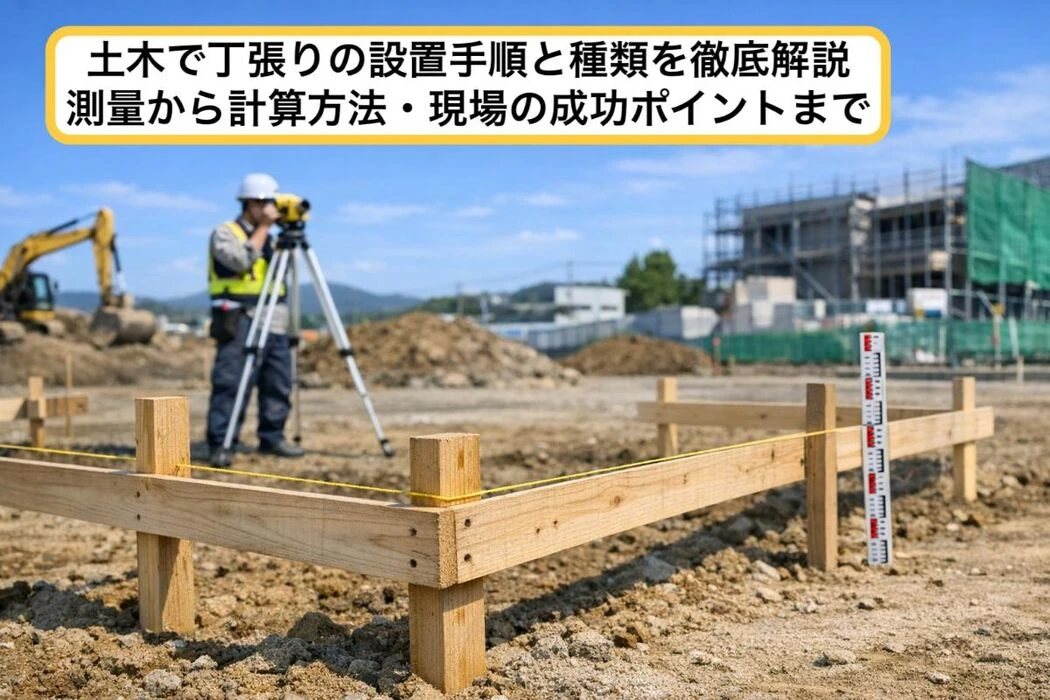

土木工事における丁張りの基本定義・ちょうはり・丁張り 土木意味の歴史的背景と現場での位置づけ
土木 丁張りとは、工事現場で設計図面に示された高さや位置を現地へ正確に転写するための基準となる仮設構造物です。主に木杭や貫板を用いて設置され、測量結果をもとに現場で構造物の正確な位置や高さを明示します。日本の土木技術の歴史の中でも、丁張りは長きにわたり活用されてきた重要な技術手法です。現在でも“ちょうはり”と呼ばれ、基礎工事や法面工事など、精度と安全性が強く求められる各工程で欠かせない役割を果たしています。これにより、設計通りの品質と安全性を現場で確実に実現することが可能となります。
測量基準・出来形管理・施工精度確保における丁張りの不可欠な機能と理由
丁張りは現場の測量基準として、設計値と現場を正確に結び付ける役割を担っています。主な機能は以下の通りです。
丁張りがなければ、測量や設置ミスが頻発しやすく、工期やコストの大幅な増加につながります。そのため、現場での丁張り作業は極めて重要であり、公共インフラ整備など安全性が求められる道路舗装や補修工事においては特に欠かせない工程となっています。
トンボ・門型との構造的違い・用途別役割比較・土木現場での使い分け基準
土木工事の現場でよく用いられる「丁張り」と「トンボ」は、それぞれ構造や用途に特徴があります。以下のテーブルで主な違いを比較します。
| 名称 | 構造 | 主な用途 | 特徴 |
| 丁張り | 杭＋貫板 | 位置・高さ全般 | 汎用性が高く基本形 |
| トンボ | 1本杭＋短板 | 法肩・法尻の高さ調整 | シンプルで狭い場所に適応 |
| 門型丁張 | 2本杭＋水平貫 | 側溝・広範囲の基準 | 掘削作業の邪魔になりにくい |
トンボは法面や狭い現場で高さを示すのに適しており、門型は側溝設置などで広範囲の基準をまとめて管理する際に用いられます。現場条件や設計要件に応じて、最適なタイプを選択することが、工事品質や効率の向上につながります。正確な使い分けが道路舗装や補修工事の安全性を高めるカギとなります。
土木工事で使用される丁張りは、現場ごとの用途や精度要求に応じて主に4種類に分類されます。下記の表で各丁張りの特徴と適用現場を比較します。
| 名称 | 特徴 | 主な用途 | 構造の違い |
| トンボ丁張り | シンプルな一本杭＋板構造。設置が速く、法肩・法尻の基準に最適。 | 切土・盛土の法肩や法尻 | 1本杭＋板 |
| 門型丁張り | 2本の杭に横板を架ける。U字溝や側溝など狭い場所でも基準を確保。 | 側溝・U字溝・小規模基礎 | 2本杭＋横貫 |
| 法丁張り | 複数の杭と板で法面角度・勾配を正確に示す。高精度な法面施工に不可欠。 | 法面・道路・大規模土工 | 複数杭＋横板＋斜貫 |
| バーチカル丁張り | 垂直基準を出す特殊丁張り。高さや建物芯出しで活用。 | 建物基礎・高低差の大きい現場 | 垂直基準を明確化 |
それぞれの丁張りは、現場条件や作業効率、求められる施工精度の観点から選択されます。公共インフラの道路舗装や補修工事では、施工箇所や構造物の形状に応じて適切な丁張りを使い分けることが、安全性と品質向上の重要ポイントとなります。
トンボ丁張りは、土木工事で最もよく使われる丁張りの一つです。1本の杭に水平板（貫板）を取り付ける構造で、法肩や法尻の位置・高さを迅速かつ正確に明示できます。設置が非常に簡単なため、切土や盛土現場でスピーディーな工程管理が行えます。
主な特徴として
トンボ丁張りは、法面や道路の幅杭としても多用されており、作業効率と施工精度の向上に大きな役割を果たしています。
トンボの設置方法・メリット・切土・盛土現場での活用事例
トンボ丁張りの設置は、まず測量器を使用して法肩や法尻の位置を正確に決定し、基準杭を真っすぐに打ち込みます。その後、杭頭の高さを測量し、設計高との差分を計算して板（貫板）を固定します。貫板の高さは設計高から100～200mm下げて設置するのが一般的です。
メリットとして、
切土や盛土現場では、地形に合わせて位置を微調整しやすいため、施工ミスを最小限に抑えつつ安全性の高い作業が可能です。道路舗装や補修工事の現場でも、トンボ丁張りは高精度な基準線の設置に貢献します。
門型丁張りは、2本の杭の間に横板を架け渡すことで、側溝やU字溝などの狭い場所でも確実に基準を設定できる丁張りです。門型構造によって掘削作業の妨げになりにくく、複数の基準線を一度に明示できます。
主な活用シーンには、
などがあり、掘削や型枠設置といった工程で非常に便利です。公共インフラの維持管理や道路の補修工事など、安全性と精度が求められる現場で重宝されます。
門型丁張りの掛け方・内面位置出し・高さ調整のステップバイステップ解説
門型丁張りの掛け方は次の通りです。
内面位置出しや高さ調整は、レーザーやレベルなどの測量機器を併用すれば、精度が格段に向上します。正確な施工基準を明確にすることで、安全性が高く品質の良い道路舗装や補修工事が実現します。
法丁張り・バーチカル丁張りは、法面や傾斜地の施工精度を保つための専門的な丁張り方法です。複数の杭と横板、場合によっては斜め板を組み合わせて、計画勾配・高さ・位置を現場に忠実に転写します。
法面丁張りは道路や造成現場で広く使われ、バーチカル丁張りは垂直基準が重要な建物基礎工事などで活用されます。勾配や高低差の管理に優れ、数値計算と現場測量のスキルが必要です。安全性を最優先する公共インフラの施工現場では、このような高精度な丁張り技術が不可欠です。
法 丁張 盛土・切土丁張の勾配計算・法面 丁張り 掛け方の現場実践ノウハウ
法丁張りの現場実践では、勾配計算が非常に重要です。例えば、盛土や切土現場での手順は以下の通りです。
勾配や高さを正確に管理することは、法面の崩壊や施工ミスの未然防止につながります。現場では作業手順を事前にリスト化し、計算ミスや設置ズレを防止するための徹底したチェック体制を整えることが、安全かつ高精度な道路舗装・補修工事の実現ポイントです。
土木工事における丁張りは、設計された位置や高さを現場で正確に示すための基準となります。丁張り出しの基本フローは、以下の通りです。
このプロセスを確実に実践することで、精度の高い安全な土木施工が可能となり、道路舗装や補修工事でも安定した品質が確保されます。
起工測量・杭打ち・糸張り・高さ調整の詳細手順・道具使用順序
丁張り設置には下記の道具と手順を活用します。
手順は、①測量機器で基準点を出す→②杭を打つ→③貫板を水平に固定→④水糸を張る→⑤高さを調整し記入する流れです。正確な道具選びと手順の順守が、高精度で安全性の高い施工につながります。
精度を高めるためには、水平・垂直の徹底確認と測量機器の有効活用が不可欠です。
現場での丁張りの見方や位置確認は、複数人でクロスチェックすることも精度向上の大切なポイントです。特に法面や勾配の丁張りでは、測定値と設計値を照合しながら慎重に作業しましょう。安全性向上と工事品質の確保には、こうした地道な確認作業が欠かせません。
トランシット・レーザー活用・丁張り 見方・位置確認のプロTips
丁張り作業に必要な道具と、材料選定のポイントをまとめます。
| 道具名 | 用途 | 特徴・選び方 |
| 木杭・鉄杭 | 丁張り基準点の設置 | 木杭: コスト低、鉄杭:耐久性高 |
| 大ハンマー | 杭の打ち込み | 手になじみやすい重さを選定 |
| 水平器・水糸 | 水平確認・糸張り | 精度の高い製品推奨 |
| 貫板（ヌキ） | 糸や板の固定 | 厚み・幅は現場規模で選定 |
| レベル・レーザー | 測量・高さ調整 | 現場規模や精度で選ぶ |
杭のサイズは直径5～10cm、長さ1～2mが標準とされています。コストを重視する場合は木杭、耐久性を求めるなら鉄杭が選ばれる傾向にあります。鉄杭は初期費用は高めですが、再利用が可能なため長期的なコストパフォーマンスに優れます。現場の用途や条件を十分に考慮し、最適な材料を選択することが重要です。
必須道具（大ハンマー・水平器・ヌキ）・丁張り杭の価格・鉄杭の耐久性比較
材料の選定にあたっては、現場の規模や作業頻度、コストバランスをしっかりと見極め、適切な道具と材料を揃えることが、丁張り施工の安全性と品質確保のために欠かせません。
土木工事現場での丁張り作業は、設計通りの安全で正確な施工を実現するうえで非常に重要です。基準となる高さや勾配の計算は、現場の品質や作業効率、さらには安全性にも直結します。測量や杭打ち、貫板設置といった各工程で高い精度が要求されるため、正確な計算方法を理解し実践することで、再作業や施工トラブルのリスクを大幅に軽減できます。
丁張り計算では、基準高さや勾配を正確に求めることが基本となります。高さの計算は、現場の測点（杭頭高）と設計高との差を割り出し、その差分をもとに貫板の設置位置を決定します。勾配の計算は、切土・盛土の法面や側溝設置などで不可欠であり、高低差と水平距離から算出します。
| 計算項目 | 基本式 | 実務ポイント |
| 高さ | 杭頭高 - 設計高 | 差を100mm単位で調整 |
| 勾配 | 高低差 × 勾配値 | 水平距離を算出 |
| 法面距離 | 高低差 × 法勾配 | 例：3m×1.5=4.5m |
切土や盛土の丁張り計算は、それぞれの現場条件や設計勾配に応じて手順が異なります。切土の場合は掘削基準を明確にし、盛土では集水枡や基準点から勾配を下げて計算を行います。座標や位置の計算では、法尻や法肩までの距離を正確に割り出すことが重要です。
| 区分 | 手順 |
| 切土 | 幅杭設置→水準測量→高低差計算→横板設置→法面距離算出 |
| 盛土 | 測点設定→杭打ち→高さ測量→勾配計算→釘打ち・板設置 |
近年では、測量アプリや計算ツールを活用した丁張り作業の効率化が進んでいます。3D測量技術や類似アプリを使うことで、現場の座標データを即時に取得し、リアルタイムで高さや勾配の計算が可能となっています。これにより、人為的な計算ミスを大きく減らすことができます。
これらのツール活用により、作業の効率化と高い施工精度を両立できるようになります。
